Як вибрати модульний автоматичний вимикач для дому та квартири

Автоматичний вимикач — один із ключових елементів електричного щита. Його основне завдання — захистити електропроводку від перевантаження та струмів короткого замикання. Якщо струм у лінії перевищує допустиме значення, автомат відключає живлення, допомагаючи запобігти перегріванню кабелю та пошкодженню електрообладнання.

Але автоматичні вимикачі відрізняються номінальним струмом, характеристикою спрацювання, кількістю полюсів та іншими параметрами. Розберемося, на що звертати увагу під час вибору.

Що таке модульний автоматичний вимикач

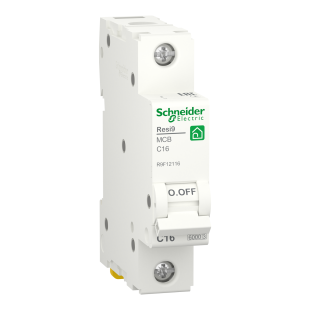

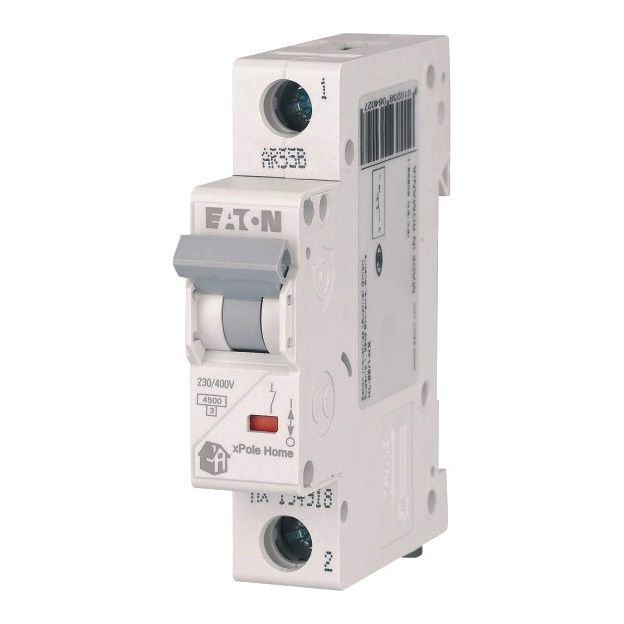

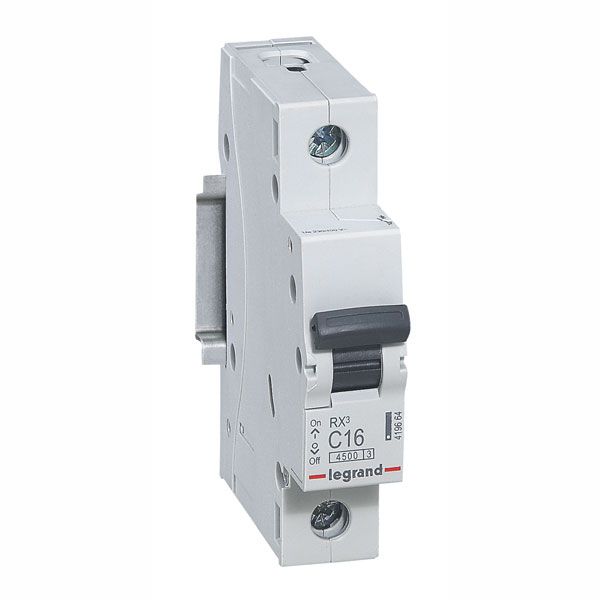

Модульний автомат — компактний захисний пристрій, призначений для встановлення на DIN-рейку в електричному щиті.

Сучасні модульні автоматичні вимикачі зазвичай виконують два основних види захисту:

• від перевантаження — коли струм протягом певного часу перевищує допустиме значення;

• від короткого замикання — коли струм різко зростає до небезпечного рівня.

Саме тому вибір автомата повинен ґрунтуватися не тільки на потужності підключених приладів. Насамперед необхідно враховувати характеристики електропроводки та самої лінії.

Який номінал автомата вибрати

На корпусі автоматичного вимикача можна побачити позначення 6А, 10А, 16А, 20А, 25А, 32А та інші. Це номінальний струм автоматичного вимикача.

У побутових електромережах часто зустрічаються:

6А та 10А — малопотужні лінії, освітлення та окремі електричні кола;

16А — поширений номінал для розеткових груп;

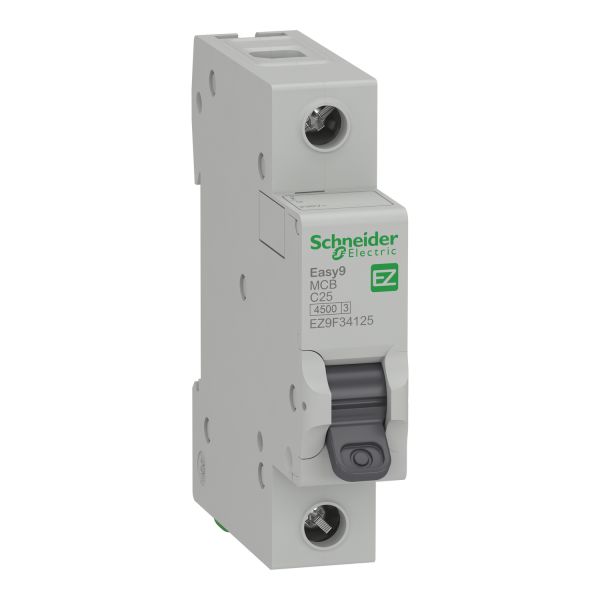

20А та 25А — можуть застосовуватися для окремих потужніших споживачів за умови відповідного перерізу та способу прокладання кабелю;

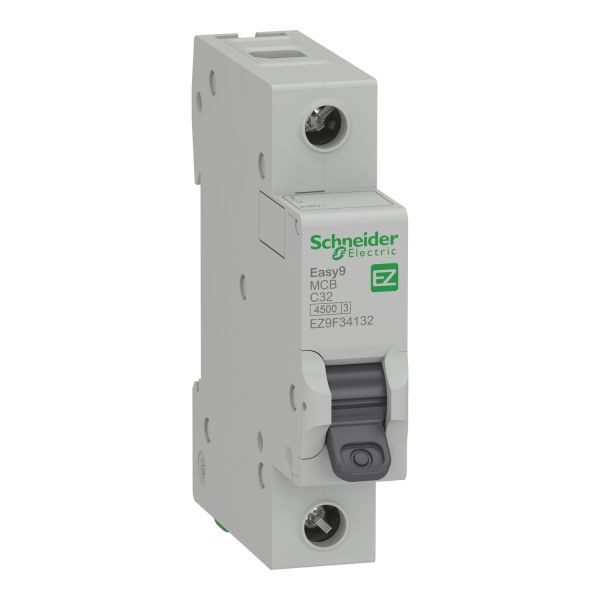

32А і більше — використовуються для потужних ліній та обладнання, коли це передбачено розрахунком електромережі.

Важливий момент: не можна просто встановити автомат більшого номіналу, якщо старий автомат регулярно спрацьовує.

Наприклад, заміна автомата 16А на 25А без перевірки кабелю може призвести до того, що проводка буде перевантажуватися раніше, ніж спрацює захист.

Номінал автоматичного вимикача має підбиратися з урахуванням допустимого струму кабелю, перерізу провідників, способу їх прокладання, довжини лінії та характеру навантаження.

Що означають характеристики B, C та D

Перед значенням номінального струму на автоматі зазвичай зазначена літера. Наприклад:

B16, C16, C25, D16.

Літера визначає характеристику миттєвого електромагнітного спрацювання автоматичного вимикача.

Характеристика B

Автомати типу B мають більш чутливе миттєве спрацювання. Вони можуть використовуватися в електричних колах із невеликими пусковими струмами, якщо це відповідає розрахунку мережі.

Характеристика C

C — одна з найпоширеніших характеристик у побутових та комерційних електроустановках.

Такі автомати краще переносять короткочасні пускові струми деяких електроприладів, але конкретний вибір між B і C повинен враховувати параметри електричної мережі та умови автоматичного відключення живлення.

Характеристика D

Автомати D розраховані на кола зі значними пусковими струмами. Вони можуть застосовуватися, наприклад, для певного обладнання з електродвигунами або іншого навантаження з великим стартовим струмом.

Для звичайної квартири вибирати характеристику D просто «із запасом» не варто.

1P, 2P, 3P та 4P — у чому різниця

Ще одна важлива характеристика — кількість полюсів.

1P — однополюсний автомат. Часто використовується для захисту окремих однофазних ліній.

2P — двополюсний автомат, який дозволяє одночасно комутувати два провідники відповідно до схеми електроустановки.

3P — триполюсний автомат для трифазних кіл.

4P — чотириполюсний автомат, який застосовується у відповідних трифазних системах із нейтральним провідником.

Кількість полюсів вибирають відповідно до типу мережі, системи заземлення та схеми електрощита.

Чи захищає автомат від ураження електричним струмом

Звичайний автоматичний вимикач насамперед призначений для захисту електричного кола від надструмів, а не для повноцінного захисту людини від струмів витоку.

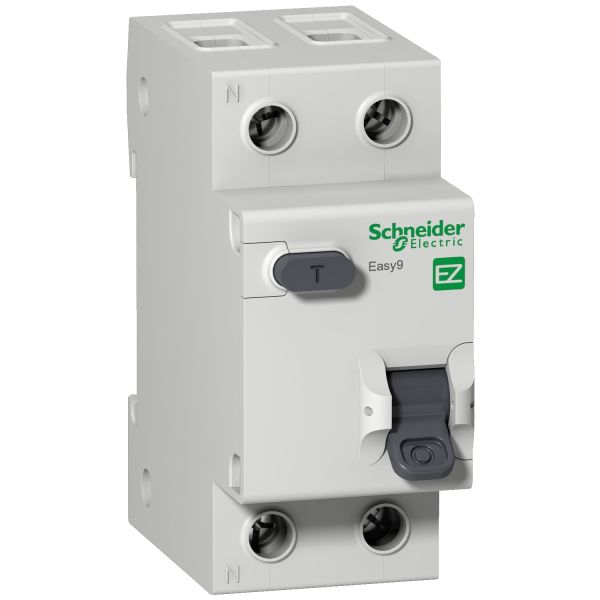

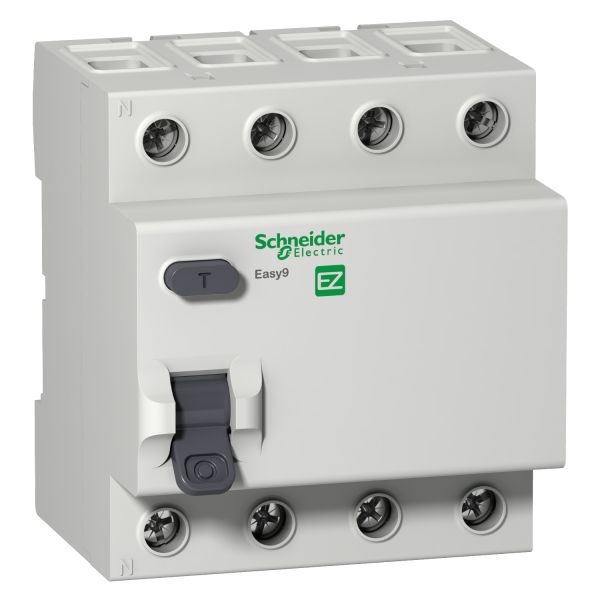

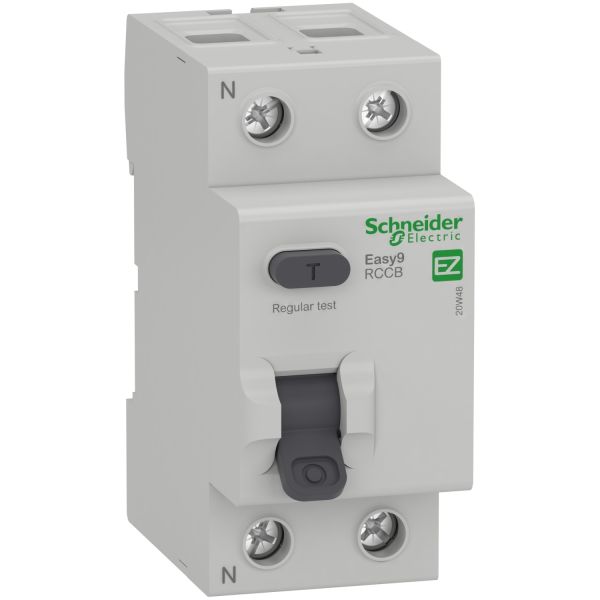

Для додаткового захисту застосовуються пристрої захисного відключення (ПЗВ) або диференційні автоматичні вимикачі.

Тому під час проєктування сучасного електрощита важливо розглядати систему захисту комплексно.

Типові помилки під час вибору автомата

Одна з найпоширеніших помилок — вибирати автомат виключно за потужністю побутової техніки.

Також небажано:

• збільшувати номінал автомата через його часте спрацювання без пошуку причини;

• встановлювати автомат без урахування характеристик кабелю;

• вибирати характеристику B, C або D лише за принципом «яка краща»;

• ігнорувати селективність та узгодження захисних апаратів;

• плутати автоматичний вимикач із ПЗВ або диференційним автоматом.

Якщо автомат регулярно відключає лінію, варто визначити причину: перевантаження, несправність обладнання, коротке замикання або неправильно підібрані параметри захисту.

Якого виробника вибрати

При виборі модульної автоматики варто звертати увагу не лише на ціну, а й на виробника, технічні характеристики конкретної серії, номінальну вимикаючу здатність, відповідність стандартам та сумісність з іншими компонентами електрощита.

Для квартири, приватного будинку, офісу або комерційного об'єкта краще підбирати модульне обладнання як єдину систему, особливо якщо в щиті використовуються автомати, ПЗВ, диференційні автомати, контактори та інші модульні пристрої.

Підсумок

Правильно підібраний автоматичний вимикач — це не просто автомат із потрібною цифрою на корпусі. Необхідно враховувати номінальний струм, характеристику спрацювання, кількість полюсів, параметри кабелю, навантаження та особливості електромережі.

Для нової електропроводки або реконструкції щита параметри захисних пристроїв бажано визначати на основі електротехнічного розрахунку.
